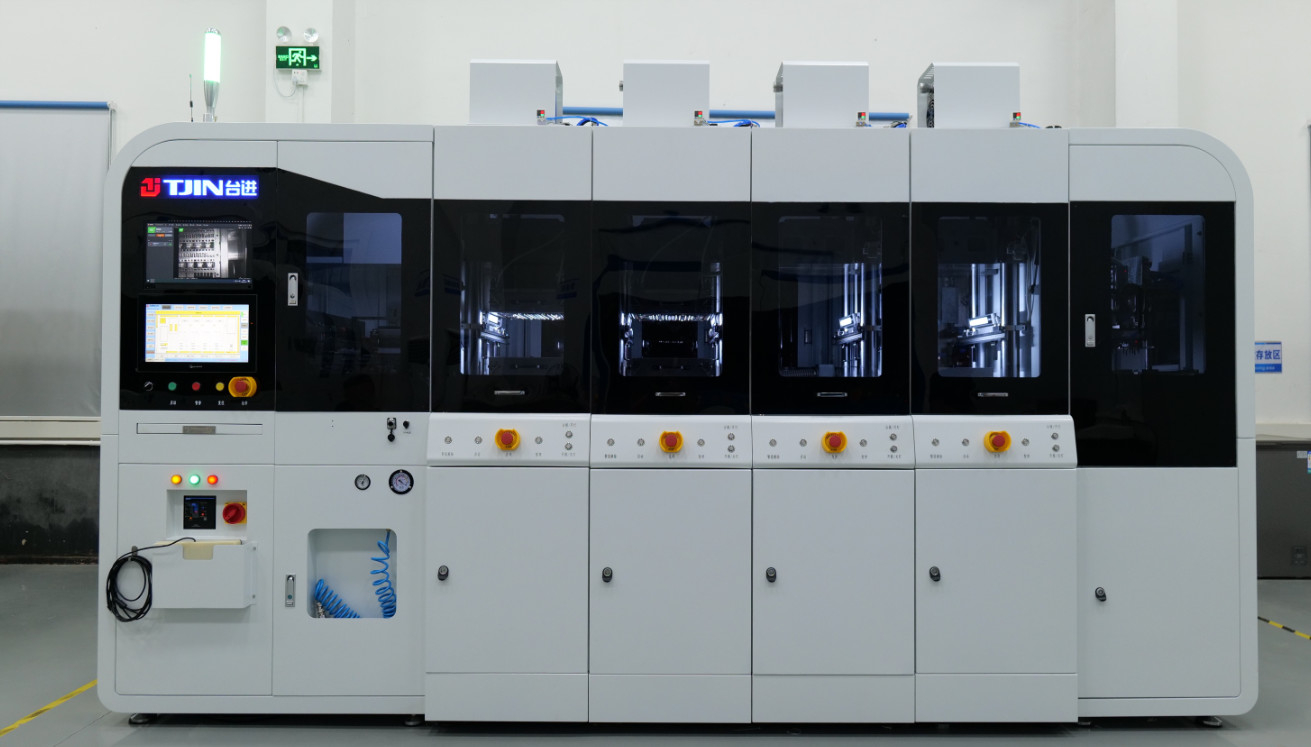

固定圧: 98〜1764kN
注入圧: 4.9-29.4kN
適用される鉛枠/基板サイズ:幅20~90mm,長さ124-300mm,厚さ0.15~1.2mm
適用されるEMC仕様:直径: Ф 11-Ф20mm (±0.2mm),長さ/直径=1.2-2.0 ((最大35mm)
制御システム:PLC (オムロン) +ホストコンピュータ
操作システム:WIN10+15インチタッチスクリーン +タッチキーボード
検出システム:CCD画像検出,反逆検出
装填器: アルミマガジン
卸荷: 箱への自動スタックロード
オプション:模具真空システム,分離フィルムシステム
環境パラメータ要件:
1温度範囲:22〜28°C
2湿度範囲: 50%~75%
3ワークショップの清潔度レベル: 10万級
設備の容量と負荷特性:
1装置の寸法と重量:
| 総寸法 (mm) L × W × H |
ドアの開口後の寸法 (mm) Lmax * Wmax * Hmax |
装置の重量 (T) | |
| 1つのプレスで | 2400*1800*2100 | 3800*3300*2100 | 4 |
| 2つのプレスで装備 | 3000*1800*2100 | 4400*3300*2100 | 5.8 |
| 3つのプレスで装備 | 3600*1800*2100 | 5000*3300*2100 | 7.6 |
| 4つのプレスで装備 | 4200*1800*2100 | 5600*3300*2100 | 9.4 |
基礎の使用要件:
負荷容量 2 トン/平方メートル
装置の接続要件:
1装置の電源:
| 電圧 | パワー (kW) | ケーブルのサイズ (mm)2) | |
| 1つのプレスで |
AC 380V 50/60HZ |
15 | 6 |
| 2つのプレスで装備 | 23 | 10 | |
| 3つのプレスで装備 | 31 | 16 | |
| 4つのプレスで装備 | 39 | 16 |
2ガス需要:
3冷却システム:不要
4排気気換気設備の要求: 150mm の換気管
